HDWY-APF型低壓智能有源濾波補償成套裝置
發布時間：2016/12/12 10:39:36 瀏覽數：13474
一、產品概述
HDWY-APF以并聯方式接入電網，通過實時檢測負載的諧波分量，采用PWM 變換技術，將與諧波分量大小相等、方向相反的電流注入供配電系統中，實現動態抑制諧波的功能。
HDWY-APF系列有源電力濾波器采用基于DSP+FPGA 的主控制器和模塊驅動器的分層分布式控制器體系，并采用基于彩色觸摸屏的人機界面，具有動態連續平滑補償、響應速度快、數字化、自動化、智能化、人機界面友好及控制方法靈活等特點。

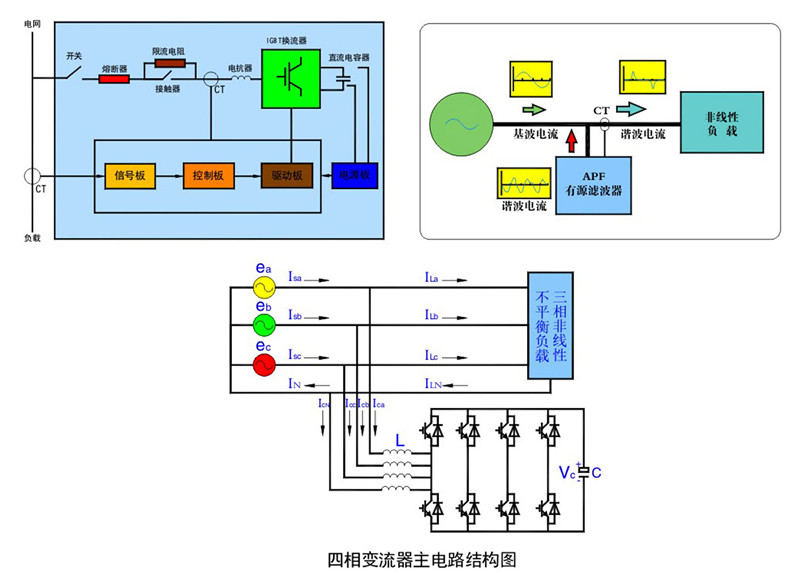

二、技術原理
HDWY-APF系列裝置采用世界領先的主動控制動態諧波注入（OCDI）技術，通過檢測負載回路中電流波形獲取負載電流諧波信號，采用先進數字信號技術分析處理諧波信號并由智能IGBT模塊控制裝置將反相諧波電流流入負載配電系統中實現對2～51次諧波的消除。
三、產品規格
HDWY-APF系列裝置的額定補償電流可以分為：50A，75A，100A，150A，200A，300A，350A，400A，其他補償電流可以與產品供應商協商。其中50A，75A，100A為箱式或者壁掛式結構，100A以上的為柜式結構，具體訂貨以現場實際需求為準。
例如：HDWY-APF-380V/200A/4L表示HDWY-APF系列智能有源電力濾波器，額定電壓380V，額定諧波補償電流200A，三相四線制。
四、主要技術指標
|
主要技術指標 |
|
|
額定電壓 |
AC380V±15%/660V±15% |
|
電氣接線 |
三相三線、三相四線 |
|
額定工作頻率 |
50Hz±5% |
|
濾波范圍 |
2-51次諧波(可以選擇性濾波，各次諧波補償可分別設定) |
|
濾波程度 |
選定每次諧波可進行幅值補償設定 |
|
自動限流輸出功能 |
當負載側的諧波電流大于裝置電流時，裝置將輸出電流限制在額定值 |
|
過熱保護 |
散熱器溫度超過65℃會自動啟動風扇 |
|
失壓保護 |
系統電壓低于Un85%，主斷路器會失壓保護，裝置停止工作 |
|
負荷過流保護 |
流經負荷的電流超過閾值，裝置停止工作 |
|
補償過流保護 |
設備具備軟件和硬件兩種保護，軟件保護點（電流峰值）可自行設定，一般可設定為額定電流（RMS）的2倍，硬件保護點為額定電流（RMS）的2.3倍，當補償電流超過保護閾值時，設備停止運行，報相應故障 |
|
系統電壓保護 |
系統側電壓欠壓閾值或過壓閾值，裝置停止工作 |
|
直流電壓保護 |
設備具備軟件和硬件兩種保護，軟件保護點可自行設定一般可設定為正常電壓的1.1倍，硬件保護點為正常工作電壓的1.3倍，當直流電壓超過保護閾值時，設備停止工作，報相應故障 |
|
IGBT保護 |
IGBT內部溫度超過108℃，裝置停止工作，報IGBT故障 |
|
沖擊電流 |
功率模塊內IGBT額定電流的2倍 |
|
濾波能力 |
95% |
|
濾波效果 |
符合GB/T14549-93標準要求 |
|
補償模式 |
補諧波，諧波次數可選；補諧波和無功，部分型號可選 |
|
過載能力 |
120% |
|
多臺運行方式 |
并聯運行，最多6臺 |
|
開關頻率 |
6.4K—20kHz |
|
響應時間 |
<5ms |
|
控制算法 |
具有自適應能力的領域篩選矢量補償算法 |
|
控制器 |
DSP+FPGA |
|
顯示方式 |
7寸彩色觸摸屏 |
|
通信功能 |
Modbus RTU協議 |
|
控制連接 |
光纖連接、電氣連接 |
|
裝置功率損耗 |
額定滿載運行時，損耗不超過3%額定功率 |
|
防護等級 |
IP30 |
|
雷害等級 |
中雷區 |
|
污穢等級 |
裝置應在不低于規定污染等級3的環境中使用 |
|
冷卻方式 |
強迫風冷 |
|
噪音 |
≤65dB（A聲級） |
|
安裝方式 |
柜體為落地安裝，可與相鄰配電柜并列安裝（等高），電纜可從裝置底部進線，箱式可根據現場情況確定 |
|
環境溫度 |
-25°C～+40°C，且24h內平均氣溫不高于+35℃ |
|
存儲溫度 |
-20°C～65°C |
|
相對濕度 |
室內溫度在+20℃以下時15%～90%，非凝露即可，在+40℃時不超過50% |
|
海拔高度 |
安裝海拔小于1000米，高海拔地區需特殊定制 |
五、產品型號及規格
|
產品型號 |
諧波電流 |
柜體最小尺寸（寬*深*高）mm |
柜數 |
|
HDWY-APF/50 |
50A |
600*600 （800、1000）*2200 |
1 |
|
HDWY-APF/100 |
100A |
600*600 （800、1000）*2200 |
1 |
|
HDWY-APF/150 |
150A |
600*600 （800、1000）*2200 |
1 |
|
HDWY-APF/200 |
200A |
800*600 （800、1000）*2200 |
1 |
|
HDWY-APF/300 |
300A |
800*600 （800、1000）*2200 |
1 |
|
HDWY-APF/400 |
400A |
1000*600（800、1000）*2200 |
1 |
|
HDWY-APF/600 |
600A |
1000*800（1000）*2200 |
2 |
|
HDWY-APF/800 |
800A |
1000*800（1000）*2200 |
2 |
備注：其他規格型號可根據要求設計。
型號說明：HDWY-APF/200-0.48-(3L)4L 其中200指的是200A，0.48指的是系統電壓，3L指的是三相三線制，4L指的是三相四線制。
訂貨須知
注明產品的型號與規格
注明產品訂購的數量
提供一次系統圖和平面布置圖
提供外形尺寸及柜體顏色色號（如RAL7035）
注明其它特殊要求
注明聯系方式
